직접매설 조립식 단열파이프란?
직접 매설된 조립식 단열 파이프는 지하 파이프라인에 효율적이고 효과적인 단열을 제공하는 많은 현대 기반 시설 프로젝트에서 중요한 구성 요소입니다. 이 파이프는 비용과 시간이 많이 소요되는 굴착 작업이 필요 없도록 지하에 직접 설치되도록 설계되었습니다.레핀스틸무계목관(SMLS PIPE)을 포함한 가공강관층을 생산하고,나선형 용접 파이프(SSAW PIPE)그리고직선 심 용접 파이프(LSAW PIPE).
직접 매설된 조립식 단열 파이프는 난방, 냉각, 뜨거운 기름 운송, 화학 산업 및 기타 산업의 단열 및 보냉 프로젝트에 사용됩니다. 직접 매설된 조립식 단열 파이프는 매체, 폴리우레탄 운송을 위한 강관(작업 파이프)과 밀접하게 결합됩니다. 경질 폼(절연층) 및 고밀도 폴리에틸렌 외부 케이스(보호층)입니다.
직접 매설된 조립식 단열 파이프 층:
1. 직접 매설된 조립식 단열 파이프의 첫 번째 층: 작업 강관 층
설계 및 고객 요구 사항에 따라 일반적으로 이음매없는 파이프 (SMLS PIPE), 나선형 용접 파이프 (SSAW PIPE) 및 직선 심 용접 파이프 (LSAW PIPE)가 선택됩니다.
2. 직접 매설된 조립식 단열파이프의 두 번째 층: 폴리우레탄 단열층
그 기능은 첫째로 방수이고, 둘째로 열을 유지하며, 셋째로 난방 네트워크의 무게를 지탱하는 것입니다. 운반 매체의 온도가 -50도 -120도인 경우 경질 폴리우레탄 폼이 단열층으로 사용됩니다.
3. 직접 매설된 조립식 단열 파이프의 세 번째 층: 고밀도 폴리에틸렌 보호층
일정한 벽 두께를 지닌 조립식 검정색(노란색) 플라스틱 파이프는 폴리우레탄 절연층을 기계적인 단단한 물체에 의한 손상으로부터 보호하고 부식 방지 및 방수 기능을 제공하는 데 사용됩니다.
작업용 강관 가공 공정:

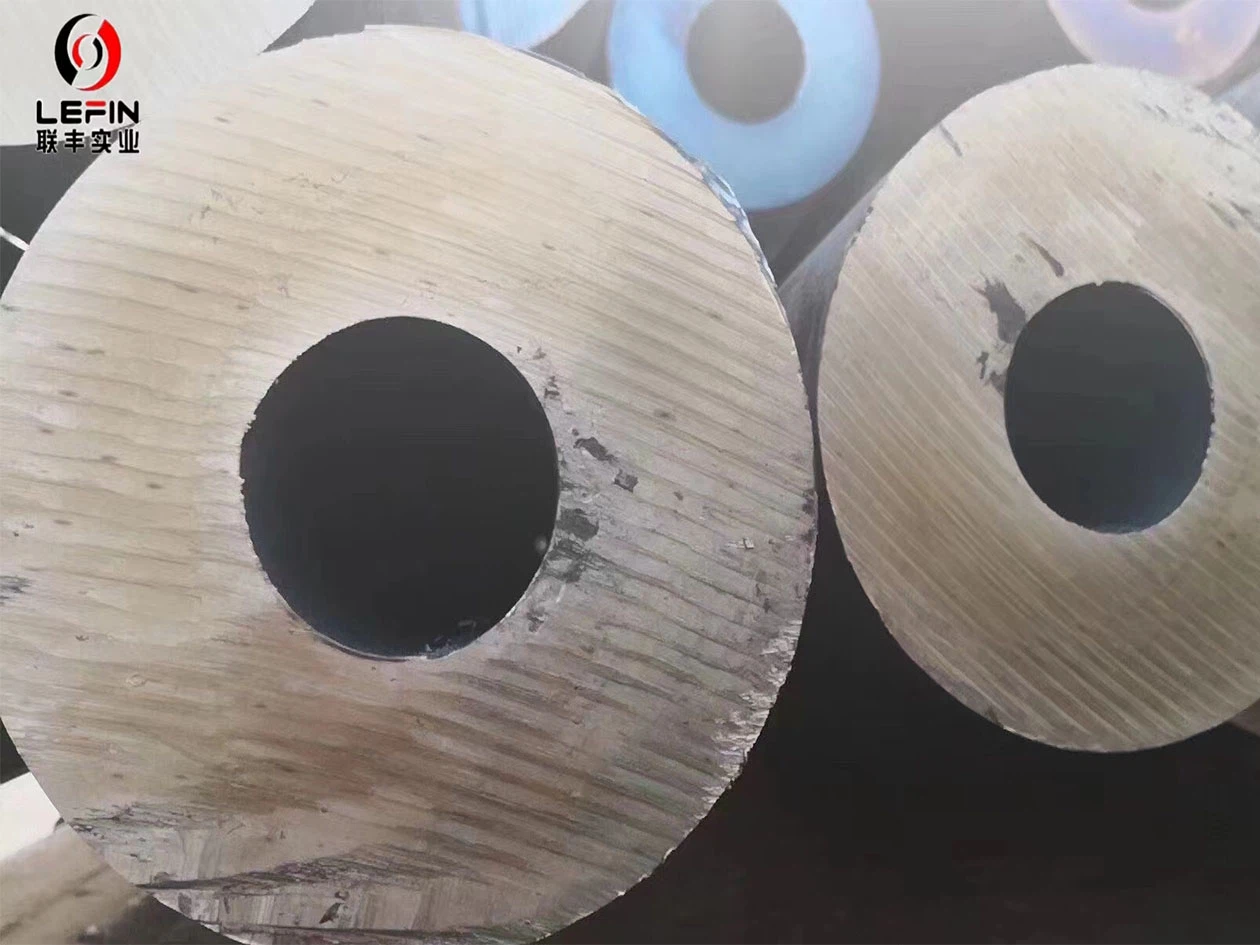

이음매 없는 파이프(SMLS PIPE):
1. 이음매없는 파이프 제조 공정의 첫 번째 단계는 원자재 선택입니다. 파이프의 내구성과 강도를 보장하기 위해 탄소강, 합금강, 스테인레스강과 같은 고급 재료가 선택됩니다.
2. 다음으로, 이러한 원료는 용융될 때까지 극한의 온도에서 가열되는 가열 공정을 거칩니다. 이 용융된 재료를 주형에 붓고 이것이 주조 공정의 시작을 의미합니다.
3. 재료가 주조되면 피어싱, 롤링, 사이징과 같은 일련의 공정을 거칩니다. 피어싱하는 동안 단단한 금속을 드릴링하여 속이 빈 튜브 또는 쉘을 만든 다음 일련의 롤러를 통과하여 두께를 줄이고 직경을 늘립니다.
4. 압연 후 튜브를 필요한 길이로 절단하고 표면 결함을 제거하기 위해 마무리 공정을 거칩니다. 최종 제품은 고객에게 판매되기 전에 고도로 연마되고 품질 검사를 받습니다.
나선형 용접 파이프(SSAW PIPE):
1. 코일 준비: 나선형 용접 파이프 제조에 사용되는 강철 코일은 크기 및 구성과 같은 특정 표준을 충족해야 합니다. 그런 다음 코일을 풀고 결함이 있는지 검사합니다.
2. Edge Milling : 코일의 모서리를 밀링하여 깨끗하고 일관된 표면을 만들고 결함이 없는지 확인합니다.
3. 성형: 가공된 코일은 일련의 롤러를 통해 공급되어 점차적으로 강철을 나선형 모양으로 형성합니다. 나선형은 나선형 모양을 형성할 때까지 강철을 구부리고 비틀는 연속 공정을 사용하여 생성됩니다.
4. 용접: 강철이 나선형으로 형성되면 자동 수중 아크 용접 기술을 사용하여 가장자리를 함께 용접합니다. 이는 높은 압력과 온도를 견딜 수 있는 강력하고 내구성 있는 솔기를 만듭니다.
5. 마감: 완성된 나선형 용접 파이프를 세척, 검사하고 부식을 방지하고 긴 수명을 보장하기 위해 에폭시 또는 아연 보호층으로 코팅합니다.
직선 심 용접 파이프(LSAW PIPE):
1. 먼저 강철 코일을 풀고 수평을 맞춘 다음 스트립 가장자리를 필요한 크기로 절단합니다. 그런 다음 스트립은 성형 기계로 공급되어 원형 단면으로 성형됩니다. 그런 다음 가장자리는 고주파 유도 코일로 예열되고 나중에 수중 아크 용접 공정으로 용접됩니다.
2. 용접이 완료되면 용접 비드에 융착부족, 균열, 기공 등의 결함이 있는지 검사합니다. 불규칙성이 발견되면 용접후열처리(PWHT)라는 공정을 통해 수정됩니다. PWHT에는 용접 이음매와 주변 영역을 특정 온도로 가열한 후 제어된 속도로 냉각하는 작업이 포함됩니다.
3. 용접 및 검사 공정이 완료된 후 파이프는 사이징 섹션으로 이동되어 필요한 외경과 벽 두께를 얻기 위해 추가 처리됩니다. 사이징 섹션에서는 신축 감소, 사이징 롤 또는 콜드 사이징과 같은 다양한 방법을 사용합니다.
4. 마지막으로 파이프를 필요한 길이로 절단하고 필요한 용접 준비에 따라 끝 부분을 베벨 처리합니다. 제품이 요구되는 품질 기준을 충족하는지 확인하기 위해 최종 검사가 수행됩니다.
장점:
1. 직접 매립된 조립식 단열 파이프는 주거 및 산업 환경에서 많은 이점을 제공합니다. 주요 이점 중 하나는 높은 에너지 효율성입니다. 이 파이프는 온수를 온수로, 냉수를 차갑게 유지하여 에너지 낭비를 줄이고 공공 요금을 절약하도록 설계되었습니다.
2. 또 다른 장점은 이러한 조립식 파이프가 설치 및 유지 관리가 쉽다는 것입니다. 일반적으로 공장에서 사전 제작되므로 대규모 공사 없이 현장에 빠르고 쉽게 설치할 수 있습니다. 또한 유지 관리가 거의 필요하지 않아 장기적으로 시간과 비용이 절약됩니다.
3. 조립식 단열파이프를 직접 매립하여 내구성도 뛰어납니다. 이 제품은 혹독한 기후 조건을 견딜 수 있고 시간이 지나도 부식과 부패에 저항할 수 있는 고품질 소재로 만들어졌습니다. 따라서 주거용 및 산업용 응용 분야 모두에 안정적이고 오래 지속되는 솔루션이 됩니다.
4. 또한, 이 파이프는 환경 친화적입니다. 에너지 낭비를 줄임으로써 온실가스 배출을 줄이고 지구를 보호하는 데 도움이 됩니다. 따라서 지속 가능성을 추구하고 환경 영향을 줄이는 데 전념하는 기업과 개인에게 중요한 투자가 됩니다.
애플리케이션:
1. 지역 난방 또는 냉방 시스템: 이 파이프는 일반적으로 지역 난방 또는 냉방 시스템에 사용됩니다. 효율적인 단열을 제공하며 온수 또는 냉수의 장거리 운송에 사용할 수 있습니다.
2. 석유 및 가스 파이프라인: 직접 매설된 조립식 단열 파이프는 석유 및 가스 파이프라인에도 사용됩니다. 장거리로 유체를 운반할 때 일정한 온도를 유지하는 데 도움이 될 수 있습니다.
3. 지열 시스템: 이 시스템은 지구의 자연 열을 사용하여 건물을 따뜻하게 하거나 냉각시킵니다. 직접 매설된 조립식 단열 파이프는 지면에서 건물로 열을 전달하는 데 도움이 될 수 있습니다.
4. 산업 공정: 많은 산업 공정에서는 특정 온도에서 유체 운송이 필요합니다. 직접 매립된 조립식 단열 파이프는 이러한 온도를 유지하는 데 도움이 될 수 있습니다.
5. 태양 에너지 시스템: 직접 매설된 조립식 단열 파이프는 태양 에너지 시스템에서 물이나 기름과 같은 유체를 운반하는 데 사용할 수 있습니다. 이러한 시스템은 건물을 가열 또는 냉각하거나 전기를 생성하는 데 사용될 수 있습니다.
