벤드 튜브 커브 튜브

구부리는 직사각형 튜브

구부리는 직사각형 튜브의 8가지 매개변수

튜브 벤딩을 수행하기 위해 알아야 할 몇 가지 매개변수가 있습니다.

1. 굽힘 단면의 반경 – CLR

2. 굽힘 부분의 현 – C

3. 호 길이 – L

4. 굽힘 정도 - a

5. 굽힘 단면의 상승 – R

6. 튜브 크기 – D

7. 벽 두께 - t

8. 접선 – A, B

모두 알 필요는 없지만 올바른 튜브 벤드를 생성하려면 적어도 세 가지가 필요합니다.

모든 튜브를 구부리는 절차는 동일하지만 사각 끝 직사각형 튜브는 특별한 고려가 필요합니다.

정보를 수집하고 분석한 후 적절한 굽힘 방법을 선택합니다. 이 모든 정보는 로터리 드로우 벤딩일 수 있는 적절한 튜브 벤딩 방법을 선택하기 위한 핵심입니다. 매개변수가 많을수록 더 나은 벤딩 방법을 선택하여 최상의 최종 결과를 얻을 수 있습니다. 왜곡 없는 정확한 벤딩입니다.

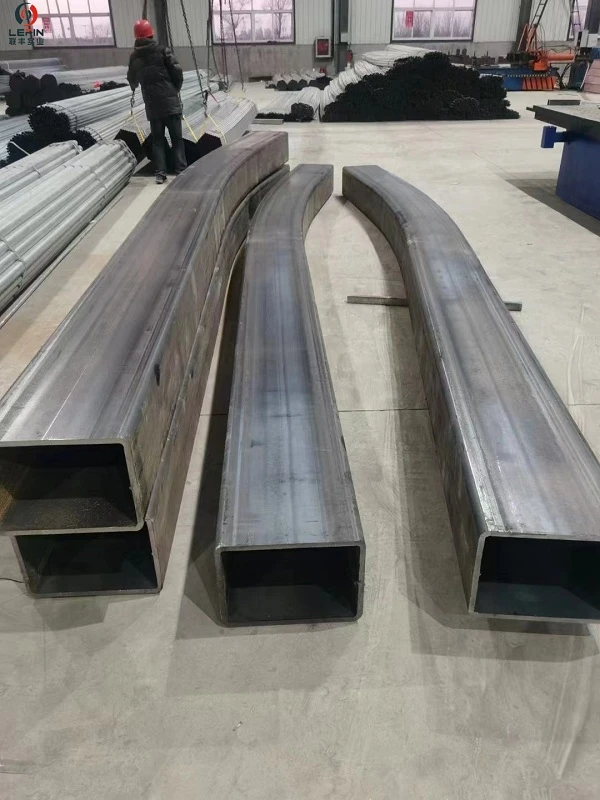

직사각형 튜브를 구부리는 방법

직사각형 튜빙을 구부리는 것은원형 튜브 벤딩(다른 모든 것은 동일합니다: 표면적, 반경, 벽 두께, 재료 유형 등). 거의 모든 금속 굽힘 공정과 마찬가지로 굽힘이 빡빡할수록 더 어려워집니다. 유사하게, 더 얇은 벽으로 직사각형 튜브를 구부리는 것은 더 두꺼운 벽을 구부리는 것보다 더 어렵습니다(절곡 기계가 더 두꺼운 부분을 구부릴 수 있는 능력이 있는 경우).

직사각형 튜브를 구부리는 5가지 방법

굽힘 방법은 원형, 정사각형 및 직사각형 재료에 대해 동일합니다.

• 로터리 드로우 벤딩

• 유도 굽힘

• 롤 벤딩

• 증분 굽힘

• 압축 굽힘

모든 구부러진 부품과 마찬가지로 고객의 허용 오차 및 외관 요구 사항은 적절한 방법을 결정하는 데 도움이 됩니다.

어려운 방법(XX 축) 또는 쉬운 방법(YY 축)

HSS라고도 하는 직사각형 튜브 및 정사각형 튜브. 직사각형 튜빙은 Hard Way(XX 축) 또는 Easy Way(YY 축) 중 하나를 롤링할 수 있습니다.
